Использование трафаретов на собственной раме является оптимальным решением для крупносерийного производства за счет повышенного ресурса использования трафарета. Предприятия с небольшой номенклатурой выпускаемых изделий также смогут сэкономить на приобретении универсальной рамы с системой натяжения.
Мы предлагаем изготовление трафарета на собственной раме произвольного размера из квадратного или прямоугольного алюминиевого профиля различного сечения 30 х 40 мм и 40 х 60 мм с толщиной стенки 2 мм. Стандартным является профиль 30 х 40 х 2 мм. Данная технология позволяет использовать рамы больших размеров (1 метр и более) для монтажа крупногабаритных печатных плат.
|
Размер |
Где применяется |
|---|---|
|
735х735 |
Самый популярный стандарт для средних и больших плат |
|
650х550 |
Компактные автоматы, недорогие принтеры |
| 584х584 | Компактные автоматы, недорогие принтеры |
| 350х450 | Ручные принтеры, прототипирование |

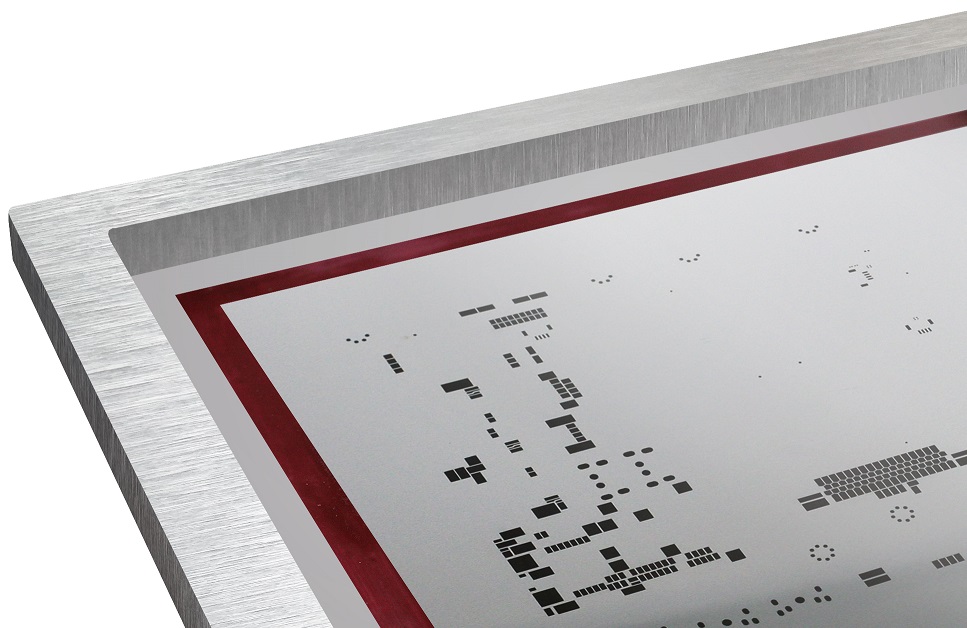

Для придания жесткости металлическому листу трафарета мы производим его натяжение и приклеивание к сетке. Сетка, удерживающая трафарет, натягивается с высокой силой натяжения и приклеивается специальным двухкомпонентным клеем к алюминиевой раме.
Таким образом, Вы получаете трафарет, в котором алюминиевая рама обеспечивает жесткий каркас и точную фиксацию в автомате нанесения пасты (принтере). Сетка выполняет функции промежуточного элемента-амортизатора, она позволяет натянуть тонкий лист трафарета равномерно и удерживать его в идеально ровном состоянии без провисаний, при этом гасит вибрацию. Трафареты на собственной раме имеют повышенный ресурс и идеально подходят для серийных производств.
Также, мы изготавливаем трафареты на раме нестандартных размеров.

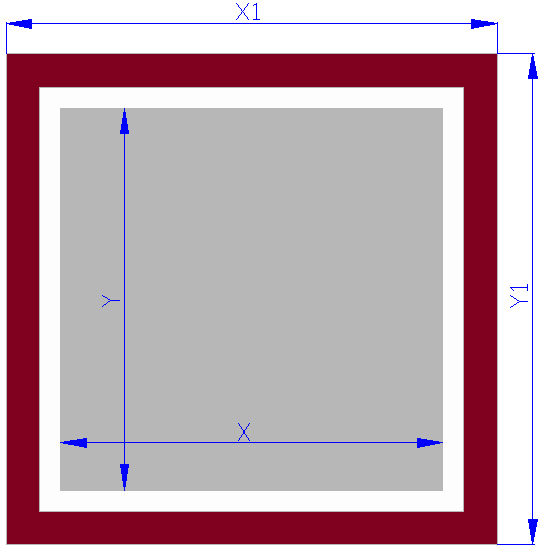

Для заказа трафарета на собственной раме оформите заявку, указав внешние размеры рамы (X1 и Y1) и профиля, размеры полотна нержавеющей стали (X и Y), на котором вырезаны апертуры, и дополнительную информацию в случае необходимости.
Основным недостатком подобных трафаретов является сравнительно большой объём занимаемого пространства при хранении.
При расчёте габаритов трафарета на собственной раме необходимо учитывать, что размер листа трафарета должен быть на 120 мм меньше внешних габаритов рамы при стандартном профиле 30х40 мм и на 180 мм меньше внешних габаритов рамы при профиле 40х60 мм. Если Вам необходимы другие размеры листа трафарета, отличающиеся от стандартных – возможность изготовления будет дополнительно согласовываться нашими инженерами.
Прижим и вакуум
Стол принтера должен быть чистым и обеспечивать равномерную поддержку печатной платы.
Давление ракеля рассчитывается как 50–100 г на 25 мм длины ракеля. Чрезмерное давление выгибает сетку и трафарет продавливается. Оптимальным считается давление, когда паста полностью счищается с трафарета, но плата не прогибается
Угол и скорость
Угол атаки ракеля — от 45° до 60° от плоскости трафарета. 45° дает больше пасты, 60° — меньше.
Скорость движения — 20–50 мм/с (автоматы). Слишком быстро — паста не заполняет апертуры, слишком медленно — излишки пасты попадают под трафарет.
Недопустимо хранение накладыванием друг на друга рам разных размеров.
Очистка
| Средство | Допустимо | Примечание |
| Изопропиловый спирт (IPA) | Да | Базовое решение, но требует усилий при сильном загрязнении. |
| Специализированные очистители | С осторожностью | Разъедает клей через 5-10 применений. Только точечно. Без попадания на клей. |
| Ацетон | С осторожностью | Разъедает клей через 5-10 применений. Только точечно. Без попадания на клей. |
| Уайт-спирит | Нет | Оставляет масляную пленку — паста скатается. |
Техника очистки
Замочите трафарет в чистящей ванне на 5–10 минут (если есть ультразвуковая ванна — идеально, но держите не более 2 минут при 40°C).
Промойте под струей очистителя или IPA.
Продуйте сжатым воздухом каждое отверстие (с обратной стороны — со стороны платы).
Просушите при комнатной температуре или теплым воздухом (не более 40°C).
Проверьте под светом — нет ли засохших комочков в углах отверстий. Используйте лупу 5–10×
